Отводы крутоизогнутые, технология

Назначение и производство отводов крутоизогнутых

Оборудование для изготовления отводов

ООО «Кантар» предлагает широкий спектр оборудования для изготовления отводов до диаметра 1020.В состав оборудования входит весь необходимый комплекс: пресс протяжки, пресс правки (калибровки) отводов, оборудование для торцовки отводов.

Фотогалерея отводов, изготовленных на оборудовании ООО «Кантар» для производства отдов находится в соответсвующем разделе.

Производство отводов. Оборудование Изготовление отводов. Оборудование

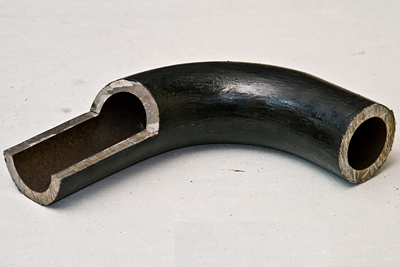

ООО «Кантар» изготавливает оводы с прямыми участками (калачи).

Производство отводов. Отводы с прямыми участками

Принимаем Ваши заявки как на отводы (в том числе с нестандартными размерами), так и не комплекс оборудования для изготовления отводов!

Отводы крутоизгонутые. Технология производства.

Отводы крутоизогнутые, наряду с отводами гнутыми с нагревом ТВЧ и холодного гнутья (холодной деформации), являются одной из важнейших деталей, необходимых для монтажа трубопроводов. Это переходные части, позволяющие соединить трубы и изменить их направление.

Соединение трубопроводов производится встык под углом 90°. Отводы должны отвечать высоким стандартам качества и выдерживать условное давление веществ, проходящих по трубам, до 2,5 МПа. Их эксплуатация возможна в температурном диапазоне от минус 40° до +450°С. Температура пара и горячей воды внутри трубы может достигать +400°С.

Технология производства отводов крутоизогнутых состоит из нескольких этапов. Сначала производится резка патрубков, т.е. заготовок труб определенного размера. Затем заготовки протягиваются на специальных гидравличесих прессах (оборудовании для производства отводов) по рогообразному сердечнику, который создает необходимую форму. Третий этап создания отвода – это так называемая калибровка (правка) в вертикальных гидравлических прессах (используется пресс правки отводов) В ходе нее корректируются геометрические размеры, что в первую очередь касается диаметра. В завершении отводы обрабатываются на торцовочных станках.



Модель внешнего вида отвода
Внешний вид отвода

Этапы технологического процесса производства отводов

Порезка на мерные заготовки (патрубки) труб. Резка заготовки на ленточнопильном оборудовании по металлуТрубная заготовка для протяжки
Горячая протяжка трубных заготовок по рогообразному сердечнику. Протяжка осуществляется на специальных гидропрессах, с использованием графитовой смазки. Протяжка заготовки по рогообразному сердечникуПечь нагрева для протяжки отводов
Объемная правка отводов в вертикальных гидравлических прессах (калибровка), При этом происходит правка геометрических размеров, прежде всего диаметров.
Правка отводаПресс правки отвода
Механическая обработка торцев отводов на оборудовании для обработки торцев Оборудование для обработки торцев отводовМеханическая обработка торцев отвода
