ГОСТ 17378-2001.Переходы.
ГОСТ 17378-2001 (ИСО 3419-81)
М е ж г о с у д а р с т в е н н ы й с т а н д а р т
Детали трубопроводов бесшовные приварные из углеродистой
и низколегированной стали
ПЕРЕХОДЫ
Конструкция
Carbom and low-alloy steel butt-welding fitting.Reducers. Design
Дата введения 2003-01-01
1.Область применения
Настоящий стандарт распространяется на бесшовные приварные концентрические и экстентрические переходы из углеродистой и низколегированной стали.
Область применения переходов -в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1. – 4.3 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2.Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия.
3.Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения по ГОСТ 17380.
4.Конструкция и размеры

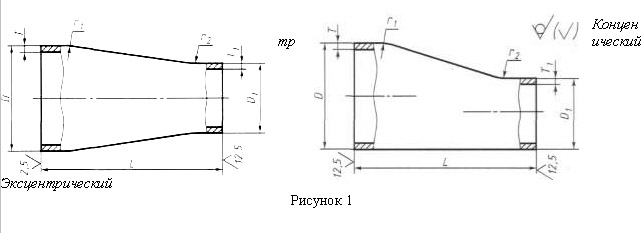

4.1.Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 в таблицах 1 и 2.
Таблица 2 содержится в файле для загрузки.
|
DN |
D |
T |
D1 |
T1 |
L |
Масса, кг |
20 |
26,9 |
2,0 3,2 4,0 |
21,3 |
2,0 3,2 4,0 |
38 |
0,05 0,07 0,09 |
| 25 | 33,7 | 2,3 3,2 4,5 |
2,0 3,2 4,0 |
51 |
0,09 0,12 0,16 |
|
|
|
|
2,3 3,2 4,5 |
26,9 |
2,0 3,2 4,0 |
|
0,09 0,012 0,06 |
32 |
42,4 |
2,6 3,6 5,0 |
21,3 |
2,0 3,2 4,0 |
0,13 0,17 0,23 |
|
| 2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
0,13 0,17 0,23 |
|||
| 2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,13 0,17 0,23 |
|||
40 |
48,3 |
2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
64 |
0,19 0,25 0,34 |
| 2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,19 0,25 0,34 |
|||
| 2,6 3,6 5,0 |
42,4 |
2,6 3,6 5,0 |
0,19 0,25 0,34 |
|||
50 |
60,3 |
2,9 4,0 5,6 |
33,7 |
2,3 3,2 4,5 |
76 |
0,31 0,42 0,58 |
| 2,9 4,0 5,6 |
42,4 |
2,6 3,6 5,0 |
0,31 0,42 0,58 |
|||
| 2,9 4,0 5,6 |
48,3 |
2,6 3,6 5,0 |
0,31 0,42 0,58 |
|||
65 |
76,1 |
2,9 5,0 7,1 |
42,4 |
2,6 3,6 5,0 |
89 |
0,47 0,78 1,10 |
| 2,9 5,0 7,1 |
48,3 |
2,6 3,6 5,0 |
0,47 0,78 1,10 |
|||
65 |
76,1 |
2,9 5,0 7,1 |
60,3 |
2,9 4,0 5,6 |
89 |
0,47 0,78 1,10 |
80 |
88,9 |
3,2 5,6 8,0 |
48,3 | 2,6 3,6 5,0 |
0,60 1,00 1,40 |
|
| 3,2 5,6 8,0 |
60,3 | 2,9 4,0 5,6 |
0,60 1,00 1,40 |
|||
| 3,2 5,6 8,0 |
76,1 | 2,9 5,0 7,1 |
0,60 1,00 1,40 |
|||
100 |
114,3 |
3,6 6,3 8,8 |
60,3 | 2,9 4,0 5,6 |
102 |
1,00 1,70 2,30 |
| 3,6 6,3 8,8 |
76,1 | 2,9 5,0 7,1 |
1,00 1,70 2,30 |
|||
| 3,6 6,3 8,8 |
88,9 | 3,2 5,6 8,0 |
1,00 1,70 2,30 |
|||
125 |
139,7 |
4,0 6,3 10,0 |
76,1 | 2,9 5,0 7,1 |
127 |
1,70 2,60 4,10 |
| 4,0 6,3 10,0 |
88,9 | 3,2 5,6 8,0 |
1,70 2,60 4,10 |
|||
| 4,0 6,3 10,0 |
114,3 | 3,6 6,3 8,8 |
1,70 2,60 4,10 |
|||
150 |
168,3 |
4,5 7,1 11,0 |
88,9 | 3,2 5,6 8,8 |
140 |
2,50 3,90 6,00 |
| 4,5 7,1 11,0 |
114,3 | 3,6 6,3 8,8 |
2,50 3,90 6,00 |
|||
| 4,5 7,1 11,0 |
139,7 | 4,0 6,3 10,0 |
2,50 3,90 6,00 |
|||
200 |
219,1 |
6,3 8,0 12,5 |
114,3 | 3,6 6,3 8,8 |
152 |
5,10 6,30 9,70 |
200 |
219,1 |
6,3 8,0 12,5 |
139,7 |
4,0 6,3 10,0 |
152 |
5,10 6,30 9,70 |
| 6,3 8,0 12,5 |
168,3 |
4,5 7,1 11,0 |
5,10 6,30 9,70 |
|||
250 |
273,0 |
6,3 10,0 |
139,7 | 4,0 6,3 |
178 |
7,40 12,00 |
| 6,3 10,0 |
168,3 | 4,5 7,1 |
7,40 12,00 |
|||
| 6,3 10,0 |
219,1 | 6,3 8,0 |
7,40 12,00 |
|||
300 |
323,9 |
7,1 10,0 |
168,3 | 4,5 7,1 |
203 |
11,00 16,00 |
| 7,1 10,0 |
219,1 | 6,3 8,0 |
11,00 16,00 |
|||
| 7,1 10,0 |
273,0
|
6,3 10,0 |
11,00 16,00 |
|||
350 |
355,6 |
8,0 11,0 |
219,1 | 6,3 8,0 |
330 |
23,00 31,00 |
| 8,0 11,0 |
273,0 | 6,3 10,0 |
23,00 31,00 |
|||
| 8,0 11,0 |
323,9 | 7,1 10,0 |
23,00 31,00 |
|||
400 |
406,4 |
8,8 12,5 |
273,0 | 6,3 10,0 |
356 |
31,00 43,00 |
| 8,8 12,5 |
323,9 | 7,1 10,0 |
31,00 43,00 |
|||
| 8,8 12,5 |
255,6 | 8,0 11,0 |
31,00 43,00 |
|||
450 |
475,0 |
10,0 |
323,9 | 7,1 |
|
42,00 |
| 355,6 | 8,0 | |||||
| 406,4 | 8,8 | |||||
500 |
508,0 |
11,0 |
355,6 | 8,0 |
|
65,00 |
| 406,4 | 8,8 | |||||
| 457,0 | 10,0 | |||||
600 |
610,0 |
12,5 |
406,4 | 8,8 | 508 |
94,0 |
| 457,0 | 10,0 | |||||
| 508,0 | 11,0 | |||||
700 |
711,0 |
__ |
457,0 | 10,0 | 610 |
----- |
800 |
813,0 |
508,0 | 11,0 | |||
900 |
914,0 |
610,0 | 12,5 | |||
1000 |
1016,0 |
508,0 | 11,0 | |||
| 610,0 | 12,5 | |||||
| 711,0 | ---- | |||||
| 610,0 | 12,5 | |||||
| 711,0 | __ | |||||
| 813,0 | ||||||
| 711,0 | __ |
|||||
| 813,0 | ||||||
| 914,0 | ||||||
|
П р и м е ч а н и е – Масса приведена для справок |
||||||
